Как наклеить пленку ПВХ на МДФ фасад

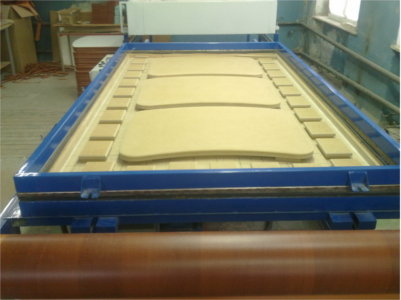

Укладка деталей для опрессовки МДФ в пленку ПВХ

После того как заготовки уложены на мембранно-вакуумном прессе и натянута пленка ПВХ, наступает самый ответственный и, пожалуй, самый интригующий момент всего технологического процесса изготовления фасадов из МДФ. Однако, перед тем как включить пресс следует изучить несколько важных показателей.

Характеристики пленки ПВХ для опрессовки МДФ фасадов.

·         Толщина пленки ПВХ. Варьируется от 0,2 до 0,55 мм. От нее зависит максимально возможная и минимально необходимая температура нагрева поверхности пленки. При перегреве поливинилхлоридная основа расплавится, что приведет к образованию оплавленных отверстий и нарушению герметичности вакуума. На некоторых видах пленок из-за подобного «поджаривания» образуются глянцевые пятна, что негативно влияет на внешний вид готового изделия из МДФ. При низкой температуре нагрева пленка не достигнет своих свойств эластичности необходимых для успешного обтягивания изгибов деталей и реакции клея. Повторный нагрев пленки до требуемой температуры снижает ее качество.

·         Цвет пленки ПВХ. Так же влияет на температурные показатели в процессе изготовления фасадов из МДФ. Темные термоусадочные пленки приобретают свои технологические свойства при температурах от 45 до 60 °С. Светлые и в особенности глянцевые пленки способны нагреваться до 120-135 °С.

·         Клей для пленки ПВХ. Здесь следует учитывать тот факт, что некоторые клеевые составы активируются лишь достигнув определенной температуры.

·         Температура в помещении и температура самого мембранно-вакуумного пресса. В жаркое время года, как правило, процесс нагрева происходит быстрее, поэтому следует остерегаться перегрева пленки.

Изучив все вышеперечисленные факторы и сделав соответствующие выводы можно приступать непосредственно к процессу обтягивания фасадов МДФ пленкой ПВХ .

Опрессовка МДФ фасадов пленкой ПВХ.

После включения нагрева пленка ПВХ в станке начинает «шевелиться». В этот момент стоит опасаться образования крупных складок, которые в дальнейшем могут остаться на фасадах МДФ. Однако, увидев на начале этапа нагрева складку, не стоит паниковать. Дело в том, что первым признаком «готовности» пленки является ее натягивание. При определенной температуре все ее складки выравниваются, и она вытягивается "в струну" над поверхностью стола пресса. К этому моменту необходимо запустить вакуумный насос.

Вторым признаком того, что можно включать вакуум, является появление легкой дымки над поверхностью пленки. Это означает, что достигнута максимально возможная температура, и пора начинать процесс обтягивания. В это время необходимо слегка открыть кран вакуума и на 2-3 секунды отключить нагрев, а затем снова включить. Пленка ПВХ начнет оседать на горизонтальные поверхности фасадов МДФ. В местах соприкосновения пленки с поверхностью деталей она начинает остывать, поэтому здесь перегрев ей почти не грозит.

После того как пленка ПВХ плотно ляжет на поверхность деталей фасадов МДФ и начнет огибать их боковые стороны, краны вакуума следует открыть чуть сильнее.

Образование вакуума также имеет свойства поглощать тепло. Поэтому прогрев должен продолжаться до тех пор, пока облицовочная пленка ПВХ не обтянет все изгибы рисунка на поверхности фасада МДФ и его боковые части, слегка подвернувшись под нижнюю кромку. Тогда можно отключить нагрев, но вакуумный насос должен еще немного поработать, для случая, если пресс где-нибудь пропускает воздух.

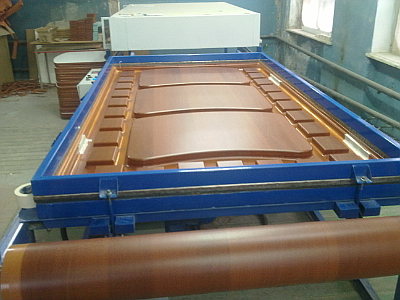

Опрессовка МДФ фасадов пленкой ПВХ

Стоит помнить, что пленки ПВХ имеют максимально допустимые температуры нагрева, превышение которых ведет к плавлению и выгоранию. Стоит опасаться доводить процесс до подобных температур. В случаях, когда максимальная температура нагрева достигнута, а фасады обтянулись не полностью, или где-то появились складки, возможно повторить процесс облицовки заново.

Для этого следует дать станку остыть, открыв краны выключить вакуум, и повторно нагреть закладку фасадов МДФ. Не приклеившиеся участки пленки натянутся от нагрева, после чего можно будет вновь включить вакуум и продолжить процесс прессования.

Также, не стоит забывать о том, что клей для пленки ПВХ имеет свойство вступать в реакцию только при определенной температуре. Поэтому, если усадка пленки прошла успешно, не факт, что клеевой состав активировался, и необходимо, не выключая вакуума, прогреть фасады МДФ в пленке ПВХ до необходимой температуры в течении 2-3 минут.

Читать далее...

Поддержать сайт
Яндекс.Кошелек
