Фрезерный шпиндель станка ЧПУ

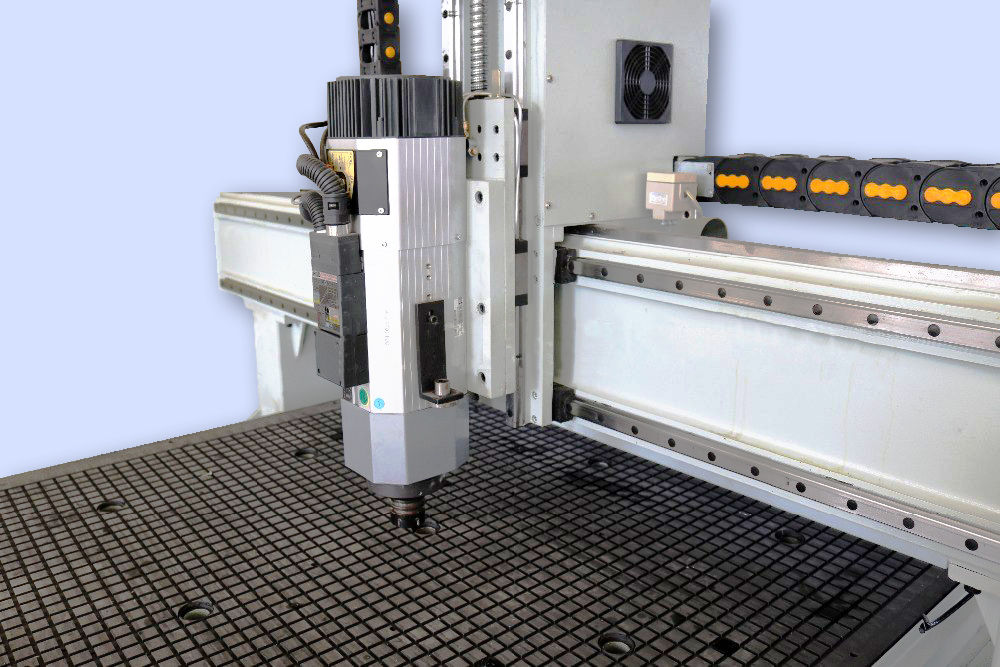

фрезерный шпиндель ЧПУ с воздушным охлаждением 3Фрезерный шпиндель – это электрический двигатель, оснащенный механизмом для зажима инструмента. Основная задача фрезерного шпинделя станка ЧПУ в производстве МДФ фасадов – обработка заготовок профильными фрезами, формирование криволинейных сторон деталей,  раскрой широкоформатных панелей МДФ, обработка кромок и углов фасадов, фрезерование 3Д рельефа, замысловатых решеток и оригинальных узоров на поверхности фасада и т.п. Не стоит забывать о возможности обработки фрезерным шпинделем других материалов используемых в мебельной промышленности и производстве фасадов: ДСП, массива дерева, пластика, акрила. Кроме того, фрезерный шпиндель станка ЧПУ, оснащенный специальными агрегатами способен выполнять операции вертикального и горизонтального сверления, пазования и распила циркулярными пилами, шлифования и даже нанесения кромки.

Типы двигателей шпинделя в деревообрабатывающих станках ЧПУ

фрезерный шпиндель ЧПУ с воздушным охлаждениемПроизводители станков с ЧПУ для деревообработки на современном рынке предлагают два варианта оснащения фрезерного шпинделя:

  • Коллекторным двигателем с воздушным охлаждением;
  • Асинхронным двигателем с воздушным или водяным охлаждением.

Коллекторные (щеточные) двигатели обычно устанавливаются на недорогих, можно даже сказать кустарных станках ЧПУ. У них куча недостатков против одного достоинства – низкой стоимости. Они сильно шумят, их полная мощность достигается только при максимальных оборотах, частота вращения вала непостоянна и сильно зависит от нагрузки на фрезу, они менее надежны и более требовательны в обслуживании.

Асинхронные двигатели фрезерного шпинделя для станков ЧПУ имеют более широкий диапазон рабочих скоростей без какой-либо значительной потери мощности. Для запитывания подобных двигателей на станках ЧПУ используется инвертор (преобразователь частоты). В зависимости от заданного режима обработки он преобразует частоту переменного тока, регулирует напряжение и силу тока, тем самым обеспечивает плавный запуск, остановку и стабильную работу шпинделя, защищает его от перегрузок и перегрева.

Рабочий вал шпиндельного двигателя у современных производителей устанавливается на керамических подшипниках с пониженной плотностью, высокой твердостью и низким коэффициентом температурного расширения, что дает сразу несколько положительных эффектов:

  • Двигатель значительно меньше греется;
  • Уменьшаются потери мощности от трения в подшипниках;
  • Показатель биения вала не изменяется при нагреве двигателя и увеличении скорости вращения шпинделя;
  • Подшипники не изнашиваются даже при сильных боковых нагрузках;
  • Смазка в подшипниках не теряет свои свойства долгие годы;

Кроме того, асинхронный двигатель фрезерного шпинделя станка ЧПУ не имеет щеток, что исключает необходимость его обслуживания на протяжении всего срока эксплуатации.

Система охлаждения шпинделя ЧПУ

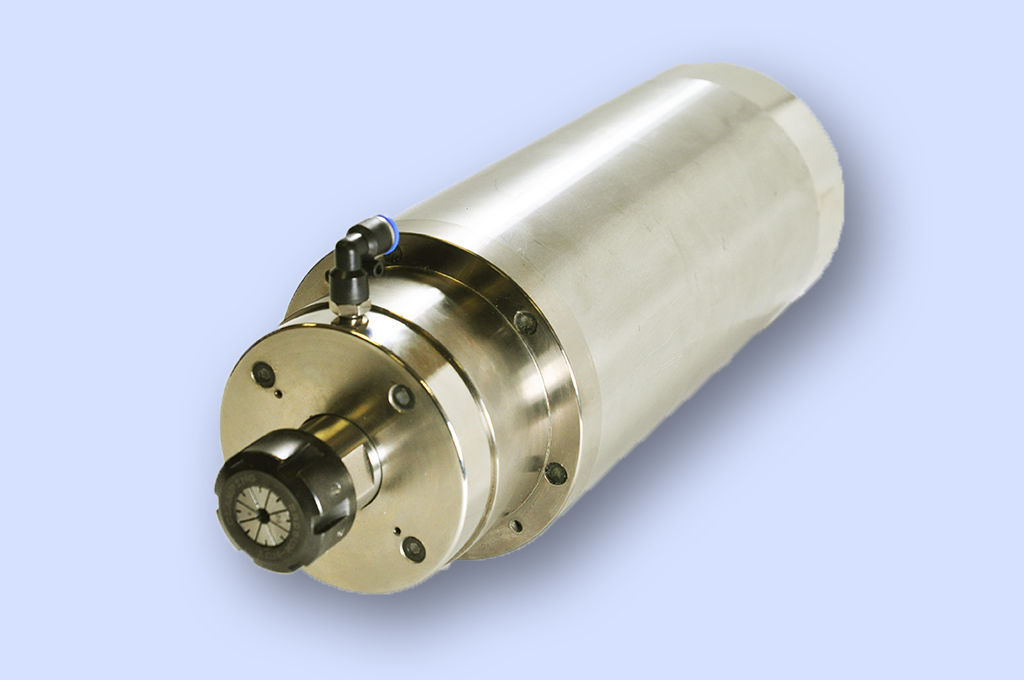

фрезерный шпиндель ЧПУ с жидкосным охлаждениемСистема охлаждения фрезерного шпинделя станка ЧПУ может быть воздушной или водяной. Обе системы имеют свои достоинства и недостатки.

Шпиндели с воздушным охлаждением изготавливаются в алюминиевом корпусе с высокими показателями теплоотдачи. Вентилятор воздушного охлаждения может устанавливаться на вал ротора, или иметь независимый привод. Такие шпиндели стоят дешевле и не требуют особого ухода. Однако они имеют некоторые недостатки. С одной стороны на низких оборотах могут сильно нагреваться, а с другой стороны производители не рекомендуют их использование с выключенной системой аспирации.

Фрезерные шпиндели с системой водяного охлаждения работают в пределах наиболее благоприятных температур, что положительно отражается как на сроке службы подшипников, так и на рабочих характеристиках шпинделя в целом. Они практически бесшумны. Единственный недостаток – это обязательное подключение к устройству подачи охлаждающей жидкости (тосола или антифриза).

Устройства зажимов шпинделя ЧПУ

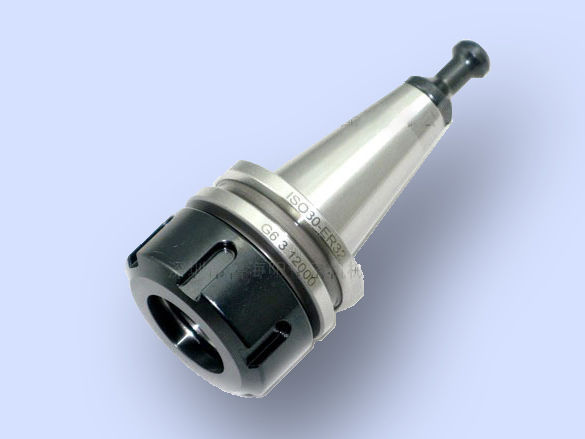

Оправка стандарта ISOФрезерные шпиндели деревообрабатывающих станков ЧПУ для производства фасадов МДФ в зависимости от конструкции устройства зажима инструмента можно разделить на две группы:

  • Шпиндели с ручной сменой инструмента;
  • Шпиндели с автоматической сменой инструмента.

На конце вала шпинделя с ручной сменой инструмента имеется внутренний конус и наружная резьба, на которую накручивается инструментальная гайка с цангой. Наиболее распространенным деревообрабатывающей отрасли устройством цангового зажимного элемента является  стандарт ER. В станках ЧПУ предназначенных для производства мебели, как правило, используют шпиндели с цанговым зажимом ER32 для фиксации инструмента с хвостовиком цилиндрической формы диаметром от 2-х до 20 мм.

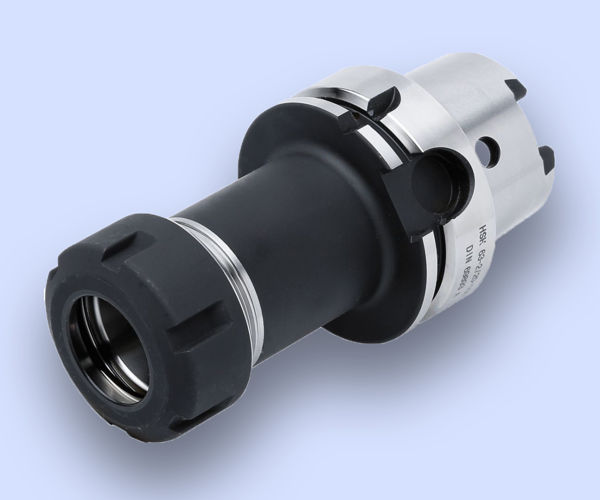

Оправка стандарта HSKФрезерные шпиндели с автоматической сменой инструмента имеют более сложную конструкцию. На конце вала размещается механизм захвата, а внутри того же вала расположена удерживающая пружина со штоком и пневмоцилиндр. В пассивном состоянии патрон (оправка) с инструментом надежно удерживается силой пружины. При подаче воздуха высокого давления, пневмоцилиндр шпинделя давит на шток, а тот, в свою очередь ослабляет захватные элементы.

На сегодняшний день на станках и обрабатывающих центрах ЧПУ для обработки древесных материалов с автоматической сменой инструмента наибольшую популярность приобрели два стандарта быстросъемного патрона:  ISO и HSK. Патрон системы оснастки шпинделя типа ISO имеет форму в виде конуса. Его основное преимущество - работа массивными инструментами на низких или средних оборотах.

Быстросъемный патрон стандарта HSK имеет полый конический хвостовик. Его конструкция отличается жесткостью и легкостью. Он был разработан специально для высокоскоростной и высокоточной обработки.

Агрегаты станка ЧПУ. Позиционирование агрегатов ЧПУ по осям C, A и B

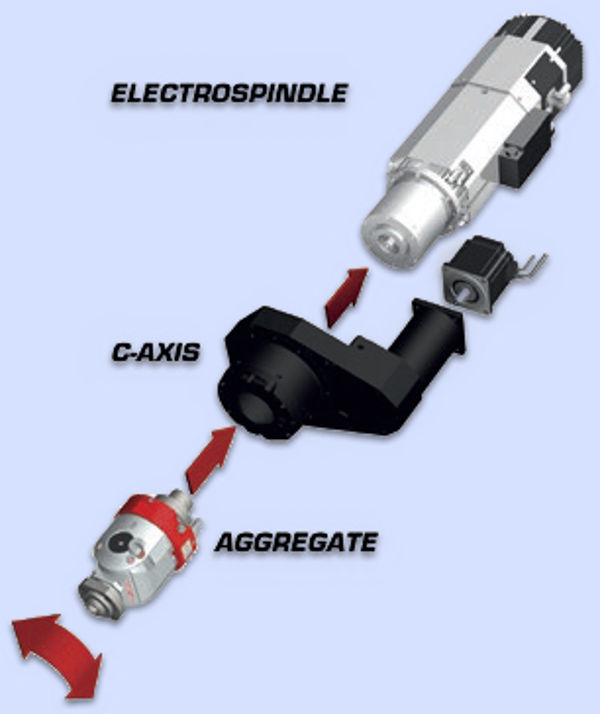

Фрезерный шпиндель с поворотной осью CГлавное преимущество станка ЧПУ – это возможность быстро и с высокой точностью обрабатывать сложные геометрические формы. Однако чтобы добиться желаемого результата, порой недостаточно одного фрезерного шпинделя со стандартным набором фрез. Поэтому появляется необходимость оснащения шпинделя станка ЧПУ дополнительными механизмами – агрегатами, способными производить обработку заготовки под заданным углом и в нужном направлении.

Современные агрегаты для фрезерных шпинделей позволяют выполнять широкий спектр операций обработки, гарантируя максимальную гибкость использования станков и обрабатывающих центров ЧПУ. Кроме стандартных операций фрезерования они быстро и качественно, под нужным углом и в заданном направлении выполняют распил и присадку заготовки, пазование и шлифовку ее поверхностей, а также вставку фурнитуры, наклеивание стикеров, облицовку торцов деталей кромкой и многое другое.

Для подключения агрегата к фрезерному шпинделю станка ЧПУ, необходимо соблюсти два условия: чтобы шпиндель был оснащен устройством автоматической смены инструмента и чтобы был установлен специальный переходник для позиционирования агрегатов, в том числе с приводом для угловых перемещений по оси С.

Здесь следует выделить три типа устройств позиционирования головки агрегата на станке ЧПУ:

  • Механический. Представляет собой устанавливаемый на шпиндель фланец с 4-мя коническими отверстиями для позиционирования агрегатов по оси C с шагом 90°. Оси A и B устанавливаются на агрегате вручную.
  • Пневматический. Фрезерный шпиндель оснащается поворотным устройством с пневматическим приводом вращения на оси C на ±90°-180°.
  • Электронный. На главный шпиндель станка ЧПУ устанавливается поворотное устройство оснащенное сервоприводом для позиционирования агрегата по оси C на 360° или «Интерполированная ось C» с поддержкой агрегатов с поворотом головы по осям C, A и B.

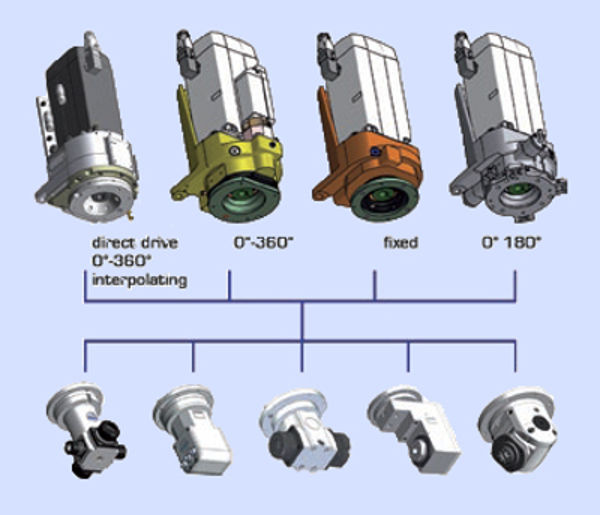

Фрезерный шпиндель с поворотной осью C  Варианты соединений Существуют также другие способы позиционирования инструмента по осям станка ЧПУ. Например, поворотное устройство устанавливается непосредственно на шпиндельную площадку портальной балки станка ЧПУ, а на него уже крепится фрезерный шпиндель. Или станок оборудуется вращающимся рабочим столом. Однако подобные конструкции станков имеют ограниченные возможности и подходят лишь для выполнения узкого круга операций обработки, например для изготовления гнутых фасадов из МДФ, массива дерева или обработки объемных деталей со сложной геометрией.

Как подобрать шпиндель для станка ЧПУ

Фрезерный шпиндель – это главный элемент любого станка ЧПУ. Его основная задача – быстро и качественно выполнять обработку заготовок. При этом он должен обладать способностью выполнять широкий спектр операций обработки, бесперебойно выполнять свои функции на протяжении всего срока службы.

При выборе станка ЧПУ для изготовления фасадов МДФ в первую очередь важно определиться с мощностью электродвигателя фрезерного шпинделя. Для обработки МДФ или дерева подойдут  и малосильные двигатели мощностью до 2 кВт. Однако при этом время процесса фрезерования будет пропорционально мощности фрезерного шпинделя станка ЧПУ. Целесообразность использования подобных станков ЧПУ в промышленном масштабе под большим вопросом.

Чтобы за один проход раскроить панель МДФ, или выполнить профильную фрезеровку фасада потребуется силовой агрегат мощностью около 5 кВт. Чтобы использовать автоматическую смену инструмента, расширить диапазон применяемого инструмента, иметь возможность подключать дополнительные агрегаты – потребуется шпиндель мощностью  10 кВт и более.

Скорость вращения шпинделя при работе станка ЧПУ с фрезеровальным и гравировальным инструментом  для обработки древесных материалов варьируется от 12 до 24 тыс. оборотов в минуту. Если же планируется использование дополнительных агрегатов, то электродвигатель шпинделя должен выдерживать нагрузку и работать без потери мощности на скоростях 3-8 тыс. оборотов в минуту.

При подборе фрезерного шпинделя станка ЧПУ нельзя забывать о таких параметрах как надежность и долговечность. Некоторые операции станка ЧПУ могут выполняться по несколько часов, и если в середине процесса потребуется заменить щетки коллекторного двигателя фрезерного шпинделя, можно не только упустить драгоценное время, но и потерять фрезу, испортить заготовку.

Современные фрезерные шпиндели для станков ЧПУ с асинхронным двигателем на керамических подшипниках (в том числе их китайские аналоги), с воздушным или водяным охлаждением, обладают запасом надежности и неприхотливостью в обслуживании весь срок эксплуатации. К тому же, набор дополнительных опций поможет обезопасить оборудование от перегрева, внезапных перегрузок, скачков напряжения в сети.
