Инструкция по технике безопасности от производителя станков ЧПУ группы HOMAG

Настоящие указания по технике безопасности содержат важную информацию для безопасной эксплуатации станков ЧПУ и прочего производственного оборудования и описывают явные и скрытые опасности, возникающие в процессе эксплуатации.

Применение по назначению

Если производственное оборудование станков и обрабатывающих центров ЧПУ предназначено только для обработки древесины и материалов, подобных дереву, применение его для других целей будет считаться применением не по назначению, и, в случае его поломки может снять гарантийные обязательства с изготовителя.

Примеры применения станков ЧПУ не по назначению:

• обработка металлосодержащих, металлоподобных или металлических материалов;
• применение во взрывоопасной среде (без использования систем вентиляции);
• обработка материалов, при обработке которых могут образовываться искры (потому что искры могут попасть в вентиляционные каналы и привести к пожару);
• самовольное внесение изменений в компоненты станка ЧПУ или дополнительное оборудование, которое входит в объем поставки;
• изменение, вывод из рабочей цепи или вывод из эксплуатации устройств активной и пассивной безопасности;
• установка сторонних компонентов.

Выбор и квалификация персонала

Работы на станках ЧПУ должны выполняться исключительно надежным персоналом, который обладает соответствующими знаниями. Кроме того, проведение работ на станке ЧПУ разрешается обученному персоналу под руководством и надзором специалиста.

Персонал, который работает на производственном оборудовании, должен:

• пройти соответствующее обучение;
• быть подготовленным;
• получить инструктаж;
• получить полномочия на выполнение работ.

Персонал должен обладать информацией по следующим пунктам:

• правильное применение предохранительных приспособлений;
• возможные предвидимые опасности;
• учитываемые предупредительные мероприятия.

Следует четко определить сферы ответственности персонала при проведении работ на станке ЧПУ связанных с обслуживанием, наладкой и ремонтом.

Морально-психологическое состояние оператора ЧПУ

Не допускается обслуживание производственного оборудования оператором, находящимся под воздействием алкоголя или наркотических веществ. Недостаточная внимательность или замедленная реакция может создать опасную ситуацию. Кроме того, следует учитывать, что некоторые лекарства также могут увеличить время реакции.

Средства индивидуальной защиты оператора ЧПУ

Используйте пригодное, соответствующее ГОСТам, проверенное защитное оборудование.

• Защита слуха. При работах на станках ЧПУ используйте защитные приспособления для ушей (беруши, наушники).
• Защита глаз. Носите защитные очки при наладочных работах и заточке инструмента.
• Защитная обувь. На работе носите только защитную обувь. Запрещается работать в спортивной обуви или сандалиях.
• Пылезащитная маска. Если при проведении наладочных работ возникает необходимость в обработке материала без вытяжного устройства, следует работать в пылезащитной маске.
• Защитные перчатки. Пользуйтесь защитными перчатками при обращении с химикатами, инструментом или острыми заготовками, при очистке и манипуляциях с горячими деталями производственного оборудования.

Опасность пожаров

Из-за опасности пожаров и взрывов образовавшейся пыли строго запрещаются во всей производственной зоне:

• огонь;
• курение;
• сварочные работы;
• газовая резка;
• шлифовальные работы;
• разделочные работы.

Если производственная необходимость требует выполнения таких работ, следует:

• оградить соответствующую зону;
• полностью отключить производственное оборудование;
• тщательно очистить производственное оборудование и прилегающую зону от пыли и горючих веществ;
• обеспечить достаточную вентиляцию;
• предоставить в распоряжение средства огнетушения;
• назначить дежурного;
• после окончания работ назначить ответственного и в течение достаточного срока контролировать рабочую зону.

Рабочая зона станка ЧПУ

Рабочая зона должна быть обозрима.

Необходимо поддерживать чистоту следующих участков:

• производственное оборудование;
• зона безопасности;
• рукоятки;
• ступеньки;
• платформы;
• площадки;
• лестницы.

Пол должен быть ровным и без:

• отходов;
• стружки;
• обрезков заготовок;
• масла;
• древесной пыли.

Не кладите предметы на производственное оборудование. Рабочая зона станка ЧПУ должна быть достаточно освещенной. Сырье должно находиться недалеко от рабочего места. Необходимо надежно укладывать на штабель обработанные заготовки.

Сырье

Используйте только сырье без гвоздей, камней и других включений. Древесина является неоднородным материалом, поэтому работайте осторожно. Существует вероятность раскалывания и поломки, а также опасность отлетающих осколков.

Пылеобразование

Древесная пыль угрожает здоровью. Нельзя эксплуатировать станок ЧПУ без работоспособного отсасывающего приспособления.

Параметры пылеобразования при работе станков ЧПУ со снятием стружки не должны превышать 2мг/м³.  Если невозможно полностью закрыть обрабатывающие агрегаты кожухами, следует надеть пылезащитную маску.

Защитные приспособления станка ЧПУ

Эксплуатировать производственное оборудование следует исключительно при условии работоспособности всех защитных приспособлений и вытяжных устройств. Нельзя удалять или выключать предохранительные приспособления. Если в процессе наладки, работ по техническому уходу или ремонтных работ станка ЧПУ  они были демонтированы, необходимо установить их обратно и проверить их работоспособность непосредственно после окончания работ.

Аварийное отключение станка ЧПУ

Аварийными выключателями могут быть кнопочные и тросовые выключатели. Они максимально быстро и аккуратно прекращают опасные движения.

Задействовать аварийные выключатели станка ЧПУ следует только в случае опасности для человека или производственного оборудования. Запрещается использовать аварийный выключатель для обычного отключения оборудования.

Следует опасаться, что аварийное отключение станка ЧПУ не полностью отключает производственное оборудование от сети.

Остаточные риски при отключенном станке ЧПУ

Электроэнергия

• Клеммы электрического шкафа находятся под напряжением даже после отключения оборудования с помощью главного выключателя.
• Блок электропитания осветительной системы оборудования еще находится под напряжением.
• Блок электропитания кондиционера электрического шкафа и электронный накопитель данных еще находятся под напряжением.
• Конденсаторы находятся под напряжением даже после отключения главного выключателя.

В связи с этим начинать работы в электрическом шкафу следует только через  5 минут после отключения главного выключателя.

Пневматика

Даже после отключения подачи сжатого воздуха в пневматической системе остается давление. Поэтому некоторое время могут происходить неконтролируемые движения оборудования.

Вакуум

При уходе вакуума заготовки могут падать вниз.

Кожухи станков ЧПУ

Кожухи станка защищают от шума, пыли, стружки, отлетающих частей заготовок, защемления, горячих поверхностей, вращающихся инструментов.

• Кожухи станков ЧПУ должны всегда быть закрыты.
• Перед открытием кожухов отключайте двигатели.
• При этом дожидайтесь полной остановки двигателей.

Защитные колпаки обрабатывающего инструмента служат для защиты от прикосновения и для улавливания стружки. При работающем производственном оборудовании станка ЧПУ запрещается снимать кожухи и защитные колпаки станков или иным образом мешать им исполнять свою функцию.

Эксплуатация станков ЧПУ

Условия окружающей среды

Станки и обрабатывающие центры с ЧПУ главным образом предназначены для использования в закрытых помещениях. Условия окружающей среды при эксплуатации оборудования:

• относительная влажность до 65 % (без конденсации);
• температура окружающей среды около 10—40°C.

Производственное оборудование необходимо защищать от:

• климатических воздействий;
• грозового разряда;
• града;
• электростатического заряда;
• высокой влажности;
• дождя;
• соляного морского воздуха;
• сильного колебания температуры;
• вибраций пола;
• шлифовальной пыли;
• химических паров;
• воздействия посторонних лиц;
• грызунов;
• насекомых.

Грузоподъемность пола

Несущая способность пола должна соответствовать данным в инструкции по эксплуатации (см. план размещения оборудования и схему вытяжной системы). Если грузостойкость не является достаточной необходимо учесть технические характеристики оборудования и создать фундамент.

Рабочее помещение

В рабочее помещение должен иметься доступ для обслуживания и технического ухода. Учитывайте и соблюдайте безопасные зоны соседних машин. Проходы должны быть электрически защищены. Предусмотрите безопасные соединительные пути в виде переходов.

Подключение станка ЧПУ

• Нельзя проводить проводку через рабочую зону оператора.
• Нельзя сплющивать или изгибать проводку.
• Проводка не должна находиться под натяжением.
• Проводка не должна подвергаться истиранию.
• Учитывайте движение и пути перемещения производственного оборудования.

Это касается линий электроснабжения, пневматических линий, гидравлических линий, линий охлаждающей жидкости, вентиляционных шлангов.

  Подключение электропитания станка ЧПУ

• Следуйте требованиям инструкции по эксплуатации.
• Подключение к электросети должно выполняться только персоналом, знакомым с местными условиями.
• Проверьте надежность крепления контактных винтов.
• Проверьте направление вращения всех двигателей.
• Проверьте направление перемещения линейных магнитных двигателей.

Подключение сжатого воздуха

Сжатый воздух должен быть сухим и фильтрованным. Обеспечьте надлежащее качество сжатого воздуха.

Учитывайте общий план размещения станка ЧПУ и схему вытяжной системы. Подключайте трубопроводы системы сжатого воздуха с помощью электрически изолированного промежуточного элемента.

Подключение вытяжного устройства станка ЧПУ

Нельзя эксплуатировать производственное оборудование станка ЧПУ без вентиляционного приспособления.

• Соблюдайте указания, изложенные в инструкции по эксплуатации (см. план размещения оборудования и схему вытяжной системы).
• Соблюдайте размеры сечений соединительных линий.
• Соблюдайте параметры скорости воздуха.
• Соблюдайте параметры расхода воздуха.
• Гибкие шланги вытяжной системы должны быть изготовлены из слабо воспламеняющихся материалов.
• Заземлите трубопроводы и шланги вытяжной системы.
• Для управления вытяжной системой используйте беспотенциальный контакт системы управления (см. схему электрических соединений).
• Вытяжная система запускается только при включенном управляющем напряжении.

Техническое обслуживание станка ЧПУ

Проведение работ по техническому уходу разрешается только специалистам.   Соблюдайте инструкцию по техническому уходу. Соблюдайте надлежащие сроки для следующих работ:

• периодические общие испытания;
• проверка предохранительных приспособлений;
• наладочные работы;
• работы по техническому уходу;
• смена частей;
• замена оборудования.

Перед проведением работ по техническому уходу, ремонтных работ и чистки необходимо назначить специалиста, ответственного за надзор за работами.

Отключите производственное оборудование.

Защитите производственное оборудование от постороннего повторного включения:

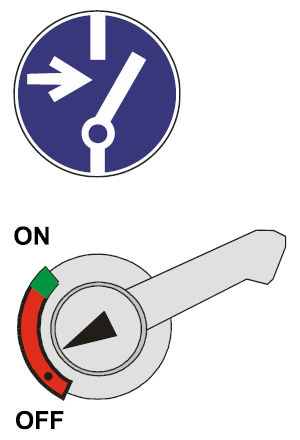

• закройте на замок главный выключатель;
• закройте на замок запорный вентиль сжатого воздуха;
• повесьте предупредительную табличку на главный выключатель и запорный вентиль сжатого воздуха.

В течение гарантийного периода все работы по техническому обслуживанию станка ЧПУ и замене быстроизнашивающихся частей должны выполняться только авторизованными и обученными производителем сервисными группами. Если такие работы не проводятся, гарантия аннулируется. Если такие работы проводятся неквалифицированным персоналом, гарантия аннулируется.

По меньшей мере, раз в смену следует проверять производственное оборудование на наличие внешних дефектов и неисправностей.

При проведении работ по техническому уходу за станком ЧПУ проводите визуальный осмотр:

• пневматических линий;
• гидравлических линий;
• электрических линий;
• линий охлаждающей жидкости;
• вентиляционных шлангов.

Местами потенциальных дефектов станка ЧПУ являются:

• места истирания;
• ослабленные соединения;
• поврежденная изоляция;
• негерметичные места.

Следует незамедлительно сообщать об обнаруженных изменениях, включая изменения поведения станка ЧПУ при эксплуатации, ответственному отделу или лицу.  Незамедлительно отключите дефектное производственное оборудование и заблокируйте его от повторного включения.

Монтажный инструмент

Оборудование для технического обслуживания станка ЧПУ должно быть подходящим и исправным. Начинать работу можно только при наличии необходимых инструментов. Перед повторным вводом в эксплуатацию проверьте наличие всех инструментов и убедитесь в том, что ни один инструмент не остался в производственном оборудовании. Не оставляйте инструменты в производственном оборудовании. Не кладите инструменты на производственное оборудование.

Монтажные работы

При монтажных работах выше человеческого роста:

• не применяйте производственное оборудование в качестве платформы;
• используйте безопасные и соответствующие стремянки и рабочие платформы;
• содержите стремянки и платформы в чистоте;
• носите пояса безопасности.

Ремонт станка ЧПУ

Используйте только оригинальные детали. Изготовитель не несет ответственности за материальный ущерб, травмы и сбои в работе производственного оборудования станка ЧПУ, возникшие в результате использования неоригинальных деталей. Если в течение гарантийного срока применяются детали других изготовителей, гарантия аннулируется.

Очистка производственного оборудования станка ЧПУ

Для чистки отключите производственное оборудование. Очищайте производственное оборудование только пылесосом или сухой тряпкой. Ежедневно и после каждой смены тщательно вентилируйте производственное оборудование, и в особенности — горячие агрегаты. Периодически специалист-электрик должен очищать электрический шкаф изнутри.

• Применяйте неворсистую ветошь.
• Не применяйте агрессивные моющие средства.
• Не применяйте очищающие приборы высокого давления.
• Не применяйте воду.
• Не применяйте легко воспламеняющиеся растворители.
• Не применяйте сжатый воздух.
• Непосредственно после окончания работ установите на место предохранительные приспособления и проверьте их работоспособность.
• Прочно затяните ослабленные винтовые соединения.
• Проверьте все винтовые соединения.

Работы в электрической системе станка ЧПУ

Перед проведением любых работ на узлах, находящихся под напряжением, отключите установку с помощью главного выключателя. Закройте главный выключатель на замок для защиты от несанкционированного включения.

Работы с электрическим оборудованием могут проводить только электрики согласно электротехническим нормативам.

• Используйте только электрически изолированный инструмент.
• Проверяйте электрическую оснастку на видимые дефекты не реже одного раза в три месяца.
• Незамедлительно устраняйте дефекты (например, расслабленные соединения).
• Используйте только средства защиты (предохранители, защитные автоматы электродвигателя, защитные автоматы и т. д.) с подходящими техническими характеристиками.
• В случае неполадок в электроснабжении незамедлительно отключите производственное оборудование.
• Открывать и закрывать электрический шкаф станка ЧПУ разрешается только при отключенном производственном оборудовании (главный выключатель в положении ВЫКЛ).

Детали производственного оборудования, на которых проводятся работы по техническому обслуживанию или ремонту, необходимо:

• отключить от напряжения;
• отключенные детали сначала проверить на отсутствие напряжения, потом заземлить, закоротить;
• изолировать соседние детали, находящиеся под напряжением.

Если требуются работы на деталях, находящихся под напряжением, то:

• проводите работы только вместе со вторым электриком, который в случае необходимости сможет отключить производственное оборудование главным выключателем;
• оградите рабочую зону красно-белой ограждающей цепью и выставьте предупредительный знак.

Для проведения работ на узлах, находящихся под высоким напряжением:

• после отключения напряжения заземляйте электропроводку и закорачивайте детали (например, конденсаторы);
• после монтажа или ремонта электрических узлов проверяйте выполнение требований безопасности (например, сопротивление заземления).

Работы на пневматической системе станка ЧПУ

Проведение работ с пневматическим оборудованием разрешается только специалистам, обладающим специальными знаниями и опытом в области пневматики.

• До проведения работ по техническому уходу на пневматических узлах необходимо снять давление в открываемых трубопроводах.
• Надлежащим образом проложите и установите пневмолинии.
• Следите за правильностью подключений.
• Не реже чем каждые 3 месяца проверяйте герметичность линий, шлангов и винтовых соединений, а также наличие видимых дефектов.
• Незамедлительно устраняйте дефекты.

Работы со средствами управления станка ЧПУ

Все движения станка ЧПУ инициируются следующими приспособлениями:

• кнопками на пультах управления;
• функциями системы управления;
• кнопками на дистанционных управлениях;
• педальными выключателями;
• коленчатыми выключателями;
• выключателями с ключом.

Соблюдайте инструкцию по эксплуатации.

Изменения программ станка ЧПУ

Изменение программ ЧПУ влечет за собой опасность для оператора и возможность повреждения производственного оборудования.

Ремонт систем управления

Для ремонта сменных плат управления необходимо заменить их. Запрещается включать главный выключатель, если в системе управления отсутствует сменная плата. Это может привести к неконтролируемому запуску станка.

Изменение конструкции станка ЧПУ

В случае внесения несанкционированных изменений в конструкцию оборудования изготовитель отказывается от ответственности за его повреждение и за ущерб лиц и не гарантирует работоспособность производственного оборудования станка ЧПУ. Переоборудование или конструктивные изменения могут выполняться только с письменного разрешения изготовителя.

Утилизация и защита окружающей среды

Соблюдайте правила утилизации производственного оборудования или частей производственного оборудования, действующие в стране эксплуатации. При утилизации соблюдайте предписания по охране окружающей среды. По возможности для утилизации обращайтесь в специальные компании, имеющие официальное разрешение на проведение подобных работ.

Разделяйте на группы и храните раздельно отходы и материалы:

• Электроутиль
• Стальной утиль
• Полимерные материалы
• Древесные материалы
• Масла/жиры.

Обрабатывающие инструменты станка ЧПУ

Правила обращения

• Прикасайтесь к инструментам только при наличии подходящих защитных перчаток.
• Храните инструменты таким образом, чтобы они не могли быть повреждены.
• Транспортируйте инструменты только в упаковке или в специальных приспособлениях.
• Устанавливайте инструменты только в чистом состоянии.
• Руки не должны находиться вблизи вращающихся инструментов.
• На время проведения ремонтных работ укрывайте инструменты.
• Соблюдайте номинальную скорость вращения инструментов.
• Учитывайте направление вращения.
• Учитывайте данные изготовителя инструментов.
• После установки проверяйте надежность крепления инструментов.
• Соблюдайте указания по технике безопасности при работе с деревообрабатывающими инструментами.
• Не применяйте твердосплавные полотна пил.

Обрабатывающие инструменты имеют острые режущие кромки. Вращающийся инструмент часто не виден.

Своевременный уход за инструментами

Проводите техническое обслуживание инструментов в следующих случаях:

• видимые сколы резцов;
• заметное увеличение потребления тока производственным оборудованием;
• несоответствие требованиям поверхности заготовок.

Установка инструмента на станок ЧПУ

Инструменты и производственное оборудование должны иметь одинаковую температуру, так как крепление инструментов может ослабнуть в результате усадки.

  Проверяйте инструменты на:

• трещины;
• изменение формы;
• появление цвета побежалости;
• разбалансированность;
• остроту;
• допустимую частоту вращения;
• допустимый тип подачи.

Тщательно очищайте шпиндели, посадочные поверхности, промежуточные кольца, предохранительные кольца, гайки шпинделей станка ЧПУ.

При установке инструмента учитывайте направление вращения. Многие агрегаты имеют переменное направление вращения. Учитывайте направление резьбы при креплении инструмента. Устанавливайте в шпинделе только инструменты с допустимыми размерами.

После установки инструмента на станок ЧПУ:

• вручную проверьте свободное вращение инструмента;
• установите защитные колпаки;
• при включении и пробном пуске следите за плавностью хода.

  Проверьте в базе данных инструмента станка ЧПУ следующие записи:

• гнездо магазина;
• тип инструмента;
• параметры инструмента.

После демонтажа инструмента:

• незамедлительно проверьте инструмент;
• маркируйте дефектные инструменты и не допускайте их повторного использования;
• ремонтируйте дефектные инструменты;
• очистите шпиндели и защитите их от коррозии.

Лазерное устройство станка ЧПУ

• Запрещается смотреть на источник света лазерного устройства(лазерный луч может повредить глаза).
• Запрещается вносить в прибор конструктивные изменения.
• Не допускайте использования зеркальных поверхностей в зоне лазерного луча.
• Используйте прибор только в исправном состоянии.

 Работа станков ЧПУ HOMAG Видео
